Увођење производа

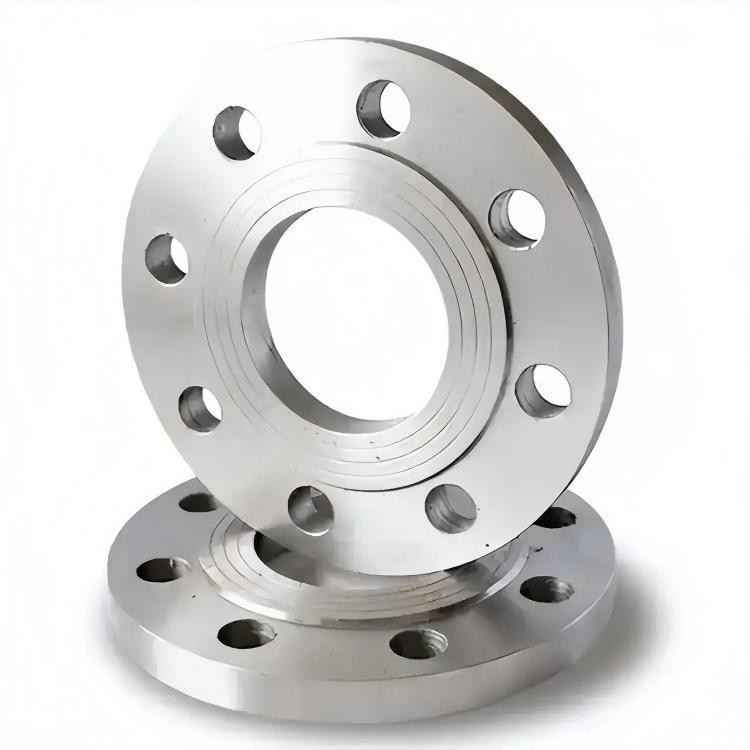

Производ: Прирубница од челичне плоче
Име бренда: ХАИХАО
Станиште: КИНА
Стандард извршења: ЕН1092-1 тип01
Тип/модел: Кован, Прирубница са плочама
Спецификација: ДН15-ДН600;
Оцена притиска: ПН6-ПН100;
Врста прикључка: чеоно заваривање, спој вијцима;
Површинска обрада: уље за заштиту од рђе, топло{0}}поцинковање, пескарење, прање киселином.;
Материјал: П250ГХ,П245ГХ,П280ГХ,13ЦрМо4-5,11ЦрМо9-10,П355НХ,Кс10ЦрМоВНб9-1,Кс2ЦрНи18-9,Кс6ЦрНиТи18-1,Кс2ЦрНиМо17-12-2
Начин паковања: дрвени сандук или палете
Капацитет испоруке челичне прирубнице: 2000 тона/месечно

Параметерс

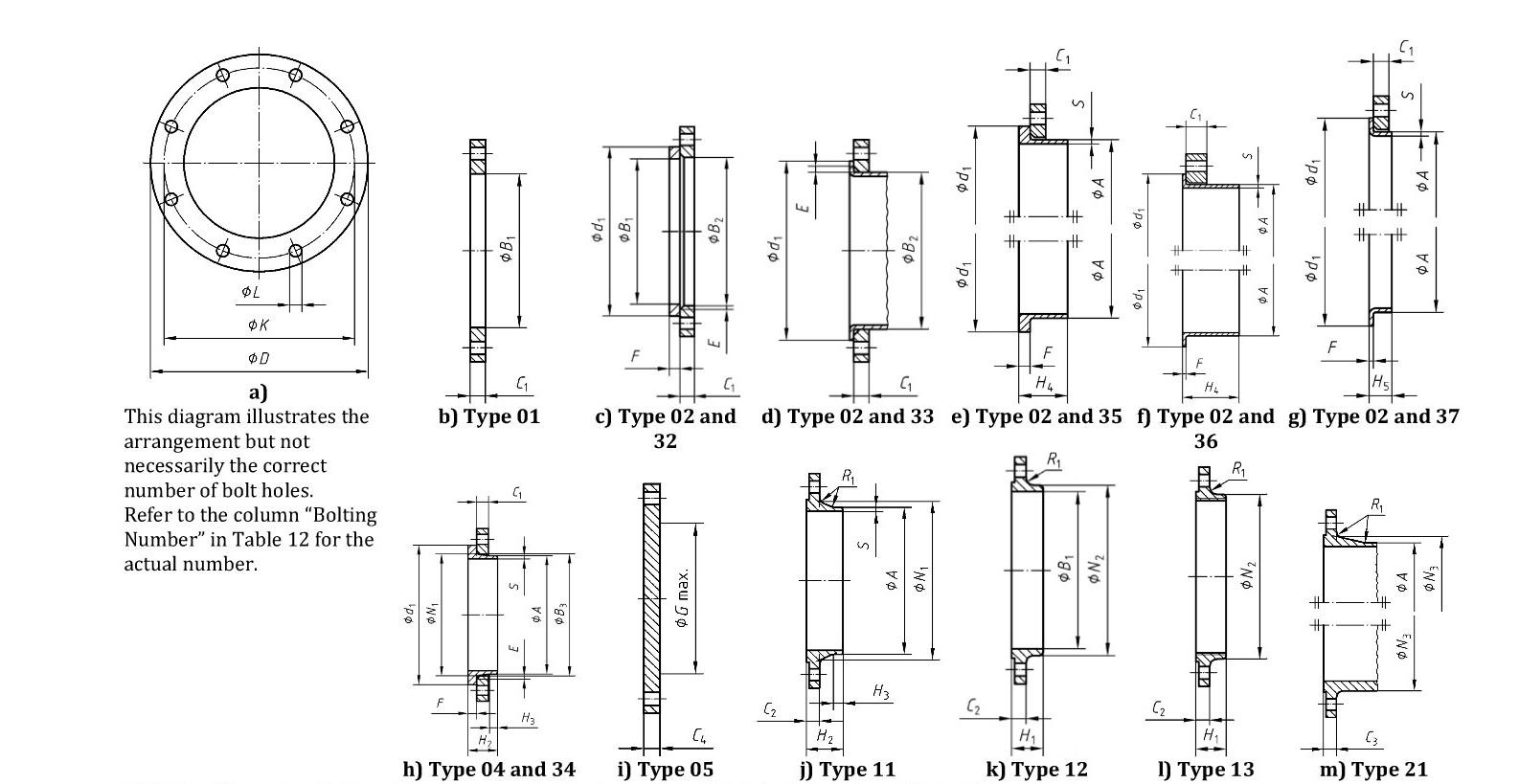

product-1586-819

ЕН 1092-1 ПН2.5 Прирубнице
ДН	Димензије парења					Пречник врата Напољу	Боре Пречник		Прирубница дебљина				Дебљина крагне				Пречник рамена	Дужина					Нецк пречника		ЦорнерРадиус	Дебљина зида
	Диаметер Оутсиде	Пречник круга вијка	БолтХоле	Болтинг		Пречник врата Напољу	Боре Пречник		Прирубница дебљина				Дебљина крагне				Пречник рамена	Дужина					Нецк пречника		ЦорнерРадиус	Дебљина зида
	D	K	L	бр	Величина	A	B1	B2	C1	C2	C3	C4	F				G мак	H2	H3	H4		H5	N1	N3	R1	S
	Тип прирубнице
	01, 02, 05, 11, 21					11 21 35-37	01 32	02	01 02	11 21		05	32	35	36	37	05	11	11	35	36	37	11	21	11 13	11 35 36 37
10	75	50	11	4	M10	17.2	18.0	21	12	12		12	10	5	2.0	2.5	-	28	6	28	35	7	26	20	4	Погледајте "Дебљина зида и припрема краја"
15	80	55	11	4	M10	21.3	22.0	25	12	12		12	10	5	2.0	2.5	-	30	6	30	38	7	30	26	4
20	90	65	11	4	M10	26.9	27.5	31	14	14		14	10	6	2.5	3.0	-	32	6	32	40	8	38	34	4
25	100	75	11	4	M10	33.7	34.5	38	14	14		14	10	7	2.5	3.0	-	35	6	35	40	10	42	44	4
32	120	90	14	4	M12	42.4	43.5	46	16	14		14	10	8	3.0	3.0	-	35	6	35	42	12	55	54	6
40	130	100	14	4	M12	48.3	49.5	53	16	14		14	10	8	3.0	3.0	-	38	7	38	45	15	62	64	6
50	140	110	14	4	M12	60.3	61.5	65	16	14		14	12	8	3.0	3.0	-	38	8	38	45	20	74	74	6
65	160	130	14	4	M12	76.1	77.5	81	16	14		14	12	8	3.0	3.0	55	38	9	38	45	20	88	94	6
80	190	150	18	4	M16	88.9	90.5	94	18	16		16	12	10	3.0	4.0	70	42	10	42	50	25	102	110	8
100	210	170	18	4	M16	114.3	116	120	18	16		16	14	10	4.0	4.0	90	45	10	45	52	25	130	130	8
125	240	200	18	8	M16	139.7	141.5	145	20	18		18	14	10	4.0	4.0	115	48	10	48	55	25	155	160	8
150	265	225	18	8	M16	168.3	170.5	174	20	18		18	14	10	5.0	4.0	140	48	12	48	55	25	184	182	10
200	320	280	18	8	M16	219.1	221.5	226	22	20		20	16	11	5.0	5.0	190	55	15	55	62	30	236	238	10
250	375	335	18	12	M16	273.0	276.5	281	24	22		22	18	12	8.0	-	235	60	15	60	68	-	290	284	12
300	440	395	22	12	M20	323.9	327.5	333	24	22		22	18	12	8.0	-	285	62	15	62	68	-	342	342	12
350	490	445	22	12	M20	355.6	359.5	365	26	22		22	18	13	8.0	-	330	62	15	62	68	-	385	392	12
400	540	495	22	16	M20	406.4	411.0	416	28	22		22	20	14	8.0	-	380	65	15	65	72	-	438	442	12
450	595	550	22	16	M20	457.0	462.0	467	30	22		24	20	15	8.0	-	425	65	15	65	72	-	492	494	12
500	645	600	22	20	M20	508.0	513.5	519	30	24		24	22	16	8.0	-	475	68	15	68	75	-	538	544	12
600	755	705	26	20	M24	610.0	616.5	622	32	30		30	22	16	-	-	575	70	16	70	-	-	640	642	12
700	860	810	26	24	M24	711.0	**	721	40	30		40	-	16	-	-	670	76	16	70	-	-	740	746	12
800	975	920	30	24	M27	813.0		824	44	30		44	-	16	-	-	770	76	16	70	-	-	842	850	12
900	1075	1020	30	24	M27	914.0		926	48	30		48	-	16	-		860	74	16	70	-	-	942	950	12
1000	1175	1120	30	28	M27	1016		1028	52	30		52	-	18	-	-	960	74	16	70	-	-	1045	1050	16
1200	1375	1320	30	32	M27	1219		1234	60	32		50	-	20	-	-	1160	94	16	90	-	-	1245	-	16
1400	1575	1520	30	36	M27	1422		-	-	38		-	-	-	-	-	1346	96	16	-	-	-	1445	-	16
1600	1790	1730	30	40	M27	1626		-	-	46		-	-	-	-	-	1546	102	20	-	-	-	1645	-	16
1800	1990	1930	30	44	M27	1829		-	-	46		-	-	-	-	-	1746	110	20	-	-	-	1845	-	16
2000	2190	2130	30	48	M27	2032		-	-	50		-	-	-	-	-	1950	122	22	-	-	-	2045	-	16
2200	2405	2340	32	52	M30	2235	-	-	-	56		-	-	-	-	-	-	129	25	-	-	-	2248	-	18
2400	2605	2540	33	56	M30	2438	-	-	-	62		-	-	-	-	-	-	143	25	-	-	-	2448	-	18
2600	2805	2740	33	60	M30	2620	-	-	-	64		-	-	-	-	-	-	148	25	-	-	-	2648	-	18
2800	3030	2960	36	64	M33	2820	-	-	-	74		-	-	-	-	-	-	161	25	-	-	-	2848	-	18
3000	3230	3160	36	68	M33	3020	-	-	-	80		-	-	-	-	-	-	170	25	-	-	-	3050	-	18
3200	3430	3360	36	72	M33	3220	-	-	-	84		-	-	-	-	-	-	180	25	-	-	-	3250	-	20
3400	3630	3560	36	76	M33	3420	-	-	-	90		-	-	-	-	-	-	194	28	-	-	-	3475	-	20
3600	3840	3770	36	80	M33	3620	-	-	-	96		-	-	-	-	-	-	201	28	-	-	-	3652	-	20
3800	4045	3970	39*	80	M36	3820	-	-	-	102		-	-	-	-	-	-	212	28	-	-	-	3852	-	20
4000	4245	4170	39	84	M36	4020	-	-	-	106		-	-	-	-	-	-	226	28	-	-	-	4052	-	20

Подручја примене

Прирубница од челичне плоче се углавном користи у индустријама као што су нафта, хемијска, природни гас, електрична енергија, бродоградња и поморски инжењеринг, комунално инжењерство (као што је градско водоснабдевање и одводњавање / грејање / гас), третман отпадних вода, системи за заштиту од пожара и зграде, производња механичке опреме итд; Применљиве врсте опреме укључују цевоводе, вентиле, пумпе, компресоре, измењиваче топлоте, котлове, парне турбине, генераторе, реакторе, резервоаре за складиштење итд.
