Преглед производа

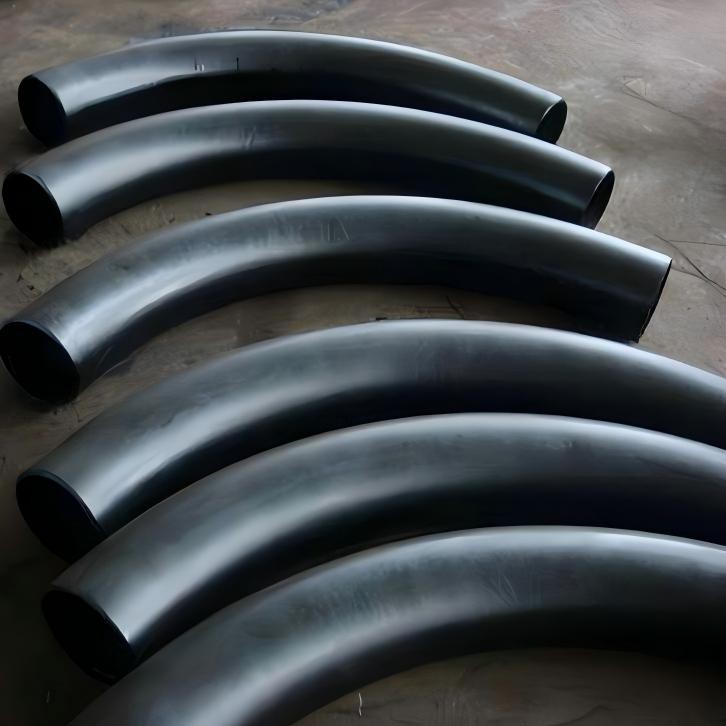

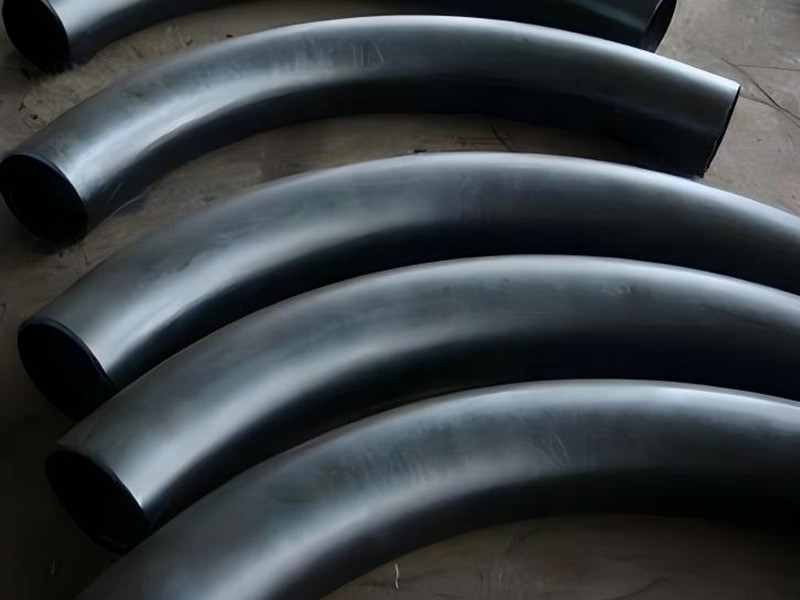

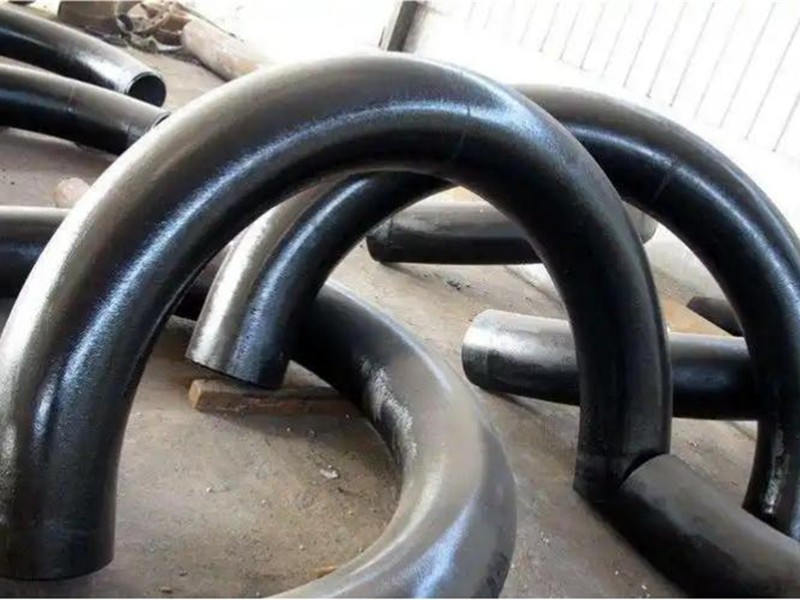

Топло савијање цевиукључује загревање челичних цеви до пластичног стања коришћењем индукционог грејања средње фреквенције, затим њихово гурање у облик, праћено брзим хлађењем након савијања. Овај процес обезбеђује уједначену дебљину зида цеви, са стопом стањивања мањом од 10% на страни спољашњег лука, глатким унутрашњим луком-без бора, високом прецизношћу савијања и способношћу да се подвргне топлотној обради након савијања како би се елиминисао напон уз одржавање стабилних својстава материјала.Топло савијање цевису погодни за различите типове челика и пречника, подржавају прилагођавање различитих радијуса и углова закривљености и широко се користе у окружењима високог-притиска и високе{1}}температуре као што су транспорт нафте и гаса и хемијско инжењерство.
Тецхницал Параметерс
1. Опсег пречника цеви:φ159мм - φ1620мм (прилагодљиво)
2. Опсег дебљине зида: 3 мм - 120 мм
3. Серија материјала:Угљенични челик: 20#, ВПБ, К345Б, Л245-Л485; Легирани челик: 12Цр1МоВ, 15ЦрМо, А335П11/П22/П91; Нерђајући челик: 304/304Л, 316/316Л, 321; Челик за цевовод: Кс42 - Кс80
4. Угао савијања:0 степени - 100 степен
Топло савијање цеви
ДИМЕНЗИЈЕ
|
Номинална величина ДН |
Спољашњи пречник цеви (Д) |
Радијус савијања (Р) |
Дебљина зида (т) |
Угао савијања (А) |
Дужина правца цеви (Л) |
|
|
Ⅰ |
Ⅱ |
|||||
|
150 |
168.3 |
159 |
R=3D~10D |
5-60мм |
Мање или једнако 90 |
По спецификацијама купца |
|
200 |
219.1 |
219 |
R=3D~10D |
|||
|
250 |
273 |
273 |
R=3D~10D |
|||
|
300 |
323.9 |
325 |
R=3D~10D |
|||
|
350 |
355.6 |
377 |
R=3D~10D |
|||
|
400 |
406.4 |
426 |
R=3D~10D |
|||
|
450 |
457 |
480 |
R=3D~10D |
|||
|
500 |
508 |
530 |
R=3D~10D |
|||
|
550 |
559 |
R=3D~10D |
||||
|
600 |
610 |
630 |
R=3D~10D |
|||
|
650 |
660 |
R=3D~8D |
||||
|
700 |
711 |
720 |
R=3D~8D |
|||
|
750 |
762 |
R=3D~8D |
||||
|
800 |
813 |
820 |
R=3D~8D |
|||
|
850 |
864 |
R=3D~8D |
||||
|
900 |
914 |
920 |
R=3D~8D |
|||
|
950 |
965 |
R=3D~8D |
||||
|
1000 |
1016 |
1020 |
R=3D~8D |
|||
|
1050 |
1067 |
R=3D~8D |
||||
|
1100 |
1118 |
1120 |
R=3D~8D |
|||
|
1150 |
1168 |
R=3D~8D |
||||
|
1200 |
1219 |
1220 |
R=3D~8D |
|||
|
1250 |
1270 |
R=3D~6D |
||||
|
1300 |
1320.8 |
R=3D~6D |
||||
|
1350 |
1371.6 |
R=3D~6D |
||||
|
1400 |
1422.4 |
R=3D~6D |
||||
|
1450 |
1473.2 |
R=3D~6D |
||||
|
1500 |
1524 |
R=3D~6D |
||||
|
1600 |
1625.6 |
R=3D~6D |
||||
|
1800 |
1828.8 |
R=3D~6D |
||||
|
2000 |
2032 |
R=3D~6D |
||||
Карактеристике производа
Карактеристике процеса
Топло савијање цевимогу локално загрејати да побољшају искоришћеност материјала; континуирано гурање осигурава конзистентност производа; синхроно хлађење контролише микроструктуру и својства.
Структурне перформансе
Уједначена дистрибуција дебљине зида; прецизна контрола димензија; термичка обрада након-савијања стабилизује својства материјала.
Флексибилне спецификације
Било који угао од 0 степени до 100 степени; различити радијуси савијања; погодан за угљенични челик, легирани челик и друге материјале.
Апликације
{0}}Цевоводи за пренос нафте и гаса на велике удаљености
Топло савијање цевису погодни за скретање цевовода, укрштање и прелажење и чворове за избегавање у{0}}цевоводима за пренос на велике удаљености. Примењују се на кључне пројекте као што је пројекат преноса гаса од запада-на-исток, са пречником цеви у распону од φ159мм до 1220мм, задовољавајући потребе изградње главних водова и кракова.
Градска гасоводна мрежа
Користи се за укрштање усмереног бушења у мрежама цевовода високог-и под-високог-притиска и адаптације терена, ушао је на листу добављача мреже градских цевовода.
Систем централног грејања

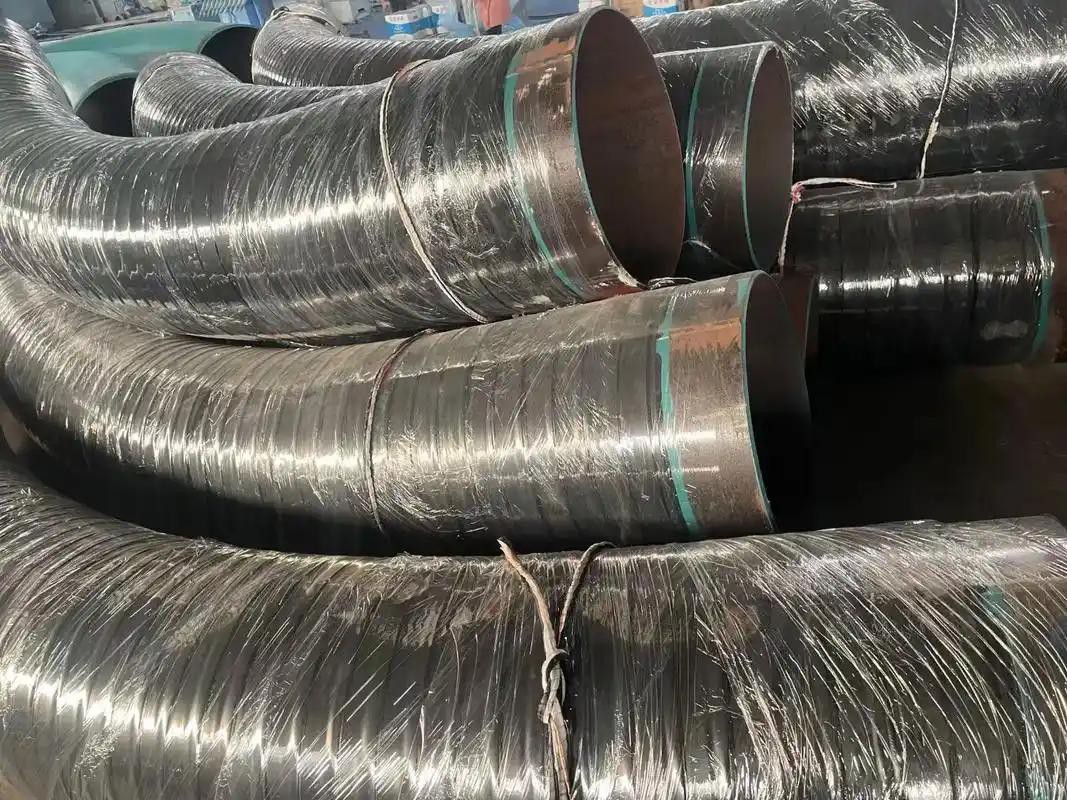

Топло савијање цевиусвојити префабриковане изоловане савијене цеви са температурном отпорношћу од 120 степени, погодне за окретање чворова у мрежама грејања.
